鋼絲繩的卡頭,主要用于鋼絲繩的臨時連接和鋼絲繩穿繞滑車組時后手繩的固定,以及扒桿上纜風繩繩頭的固定等。它是起重吊裝作業中用的較廣的鋼絲繩夾具。
其它名稱:鋼絲繩卡繩、鋼絲繩夾、線盤、夾線盤、鋼絲卡子、鋼絲繩軋頭。

鋼絲繩卡頭的類別

鋼絲繩卡頭
市場上常見的一般均是碳素鋼鑄造工藝,國家標準規定,鑄造鋼絲繩卡頭可以使用。但隨著現代工業化發展,鑄造鋼絲繩卡頭由于自然工藝的一些缺陷(氣孔、裂紋、夾砂),在潮濕、酸性堿性、沖擊頻動等特殊場合,應謹慎使用。河北鐵人機械現已開發出鍛制鋼絲繩卡頭。鋼絲繩卡頭的用途:
一、碳鋼鑄造鋼絲繩卡頭常用靜態栓結、繩索拉線緊固,如電力、通訊線路,捆扎緊固等。
鍛制鋼絲繩卡頭常用于吊運提升承載使用,如各種工程起重機械,冶金礦山設備、油田井架、港口鐵路裝卸、林業機械、電力設備、航空及海上、陸地運輸、工程搶救、打撈沉船、廠礦企業起重、吊裝、牽引索具上。
不銹鋼鋼絲繩卡頭因其耐腐蝕、不易生銹的原因,則被用于船舶配件、化學廠、輻射等環境。
二、特點:與鋼絲繩等強度,使用安全,外形美觀過渡平滑,吊裝作業安全負荷大,可抗擊沖擊負荷,使用壽命長。
使用注意事項編輯
鋼絲繩卡頭的使用注意事項:不可長期使用,應定期檢查、定期報廢,不可以反復使用。
(1)卡頭的大小要適合鋼絲繩的粗細,U形環的內側凈距,要比鋼絲繩直徑大1~3mm,凈距太大不易卡緊繩子。
(2)使用時,要把U形螺栓擰緊,直到鋼絲繩被壓扁1/3左右為止。由于鋼絲繩在受力后產生變形,繩卡在鋼絲繩受力后要進行第二次擰緊,以保證接頭的牢靠。如需檢查鋼絲繩在受力后,繩卡是否滑動,可采取附加一安全繩卡來進行。安全繩卡安裝在距最后一個繩卡約500mm左右,將繩頭放出一段安全彎后再與主繩夾緊,這樣如卡子有滑動現象,安全彎將會被拉直,便于隨時發現和及時加固。bdsjz.cn
(3)繩卡之間的排列間距一般為鋼絲繩直徑的6~7倍左右,繩卡要一順排列,應將U 形環部分卡在繩頭的一面,壓板放在主繩的一面。
(4)正確布置數量與方法:
繩卡數目一般不小于3—5個,繩卡的間距應≥鋼絲繩經的6倍,最后一個卡子距繩頭間距≥140mm卡子的數量根據鋼絲繩直徑而定,
≤19mm設3個,
19-32mm設4個,
32-38mm設5個,
38-44mm設6個,
44-60mm設7個。
(5)鋼絲繩繩卡應配套使用,繩直徑在19mm以下時,繩卡應不小于3個,19-32mm時應不小于4個。繩卡之間的排列間距一般為鋼絲繩直徑的6~8倍左右,繩卡要一順排列,應將U型環部分卡在繩頭的一面,壓板放在主繩的一面。
鋼絲繩卡頭安裝后受載一、二次應做檢查是否松動。一般情況下,螺母需要進一步擰緊。
(6)使用時還應注意以下二點:
a) 卡子的大小要適合鋼絲繩的粗細,U型環的內側凈距,要比鋼絲繩直徑大1-3mm,凈距離太大不宜卡緊繩子,容易發生事故。 b) 上卡頭時一定要將螺栓擰緊,直到繩被壓扁1/3—1/4直徑時為止,并在繩受力后,再將卡頭螺栓擰緊一次,以保證接頭牢固可靠。 c) 卡頭要一順排列,U型部分與繩頭接觸,不能與主繩接觸,如圖a所示。如果U型部分與主繩接觸,則主繩被壓扁后,受力是容易斷絲。

d) 為了便于檢查接頭是否可靠和發現鋼絲繩是否滑動,可在最后一個卡頭后面大約500mm處再按一個卡頭,并將繩頭放出一個“安全彎”。如圖b所示。這樣,當接頭的鋼絲繩發生滑動時。“安全彎”首先被拉直,這時就應該立即采取措施處理。

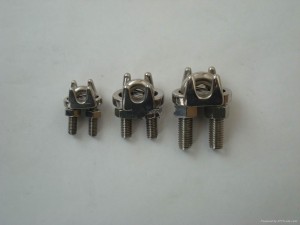

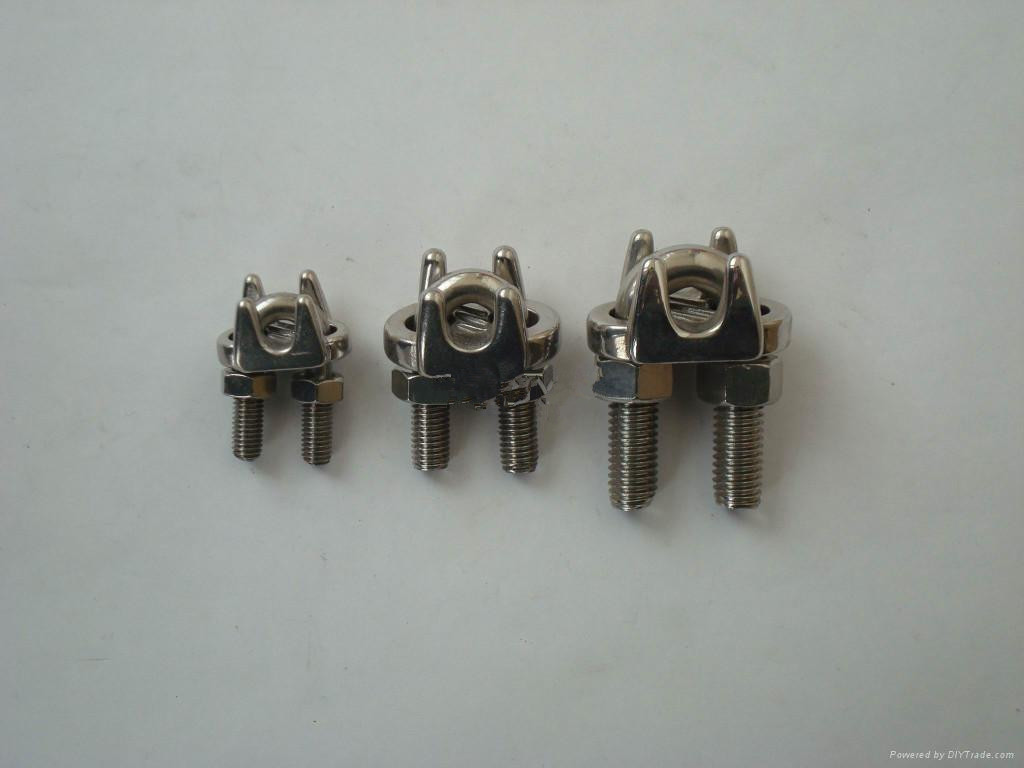

鋼絲繩卡頭1
